為適應我國電力行業體制改革的需要和加快電氣設備在線監測技術及狀態檢修發展的步伐，研究和探索以在線監測技術為基礎，故障檢修與預防性相結合，以實現可靠性和成本消耗為目標的狀態檢修模式，我公司研制出的SF6微水密度在線監測系統。該設備能夠以高于國家標準的測量精度，長期在線監測斷路器SF6氣體的密度、微水、溫度及其變化趨勢，其功能是在SF6氣體有關指標出現變化時，給出變化曲線;有關指標達到報警狀態時，報警或自動啟動報警裝置;當有關指標超標達到危險狀況時，報警或自動啟動閉鎖裝置，禁止斷路器動作，以保障設備和變電站整套系統的安全。上述監測設備配有RS-485/CAN通訊接口，可將監測數據實時上傳至變電站、城市中心乃至更上級監控中心，真正實現變電站，尤其是無人值班站的設備在線監測。
SF6氣體其微水含量、氣體密度等等都會對設備的運行、人員的安全、電網的可靠帶來直接的影響。因此對SF6電氣設備的微水含量、氣體密度的監測一直是相關行業對設備監測的一個重要的組成部分。有關部門相繼制定了相關標準對SF6氣體質量、特別是微水含量進行嚴格控制。電力部推薦標準《電力設備預防性試驗規程(DL/T596-1996)》、國家標準《六氟化硫電氣設備中氣體管理和檢驗導則(GB/T 8905-1996)》
KDWS-ZX SF6微水密度在線監測系統是采用較新遙測遙感技術和后臺計算機技術于一體，外觀小巧,可實現高精度測量、計算機后臺處理、海量的歷史數據存儲等功能，適用于各種電壓等級的SF6斷路器、GIS、AIS等設備SF6氣體的微水、密度和溫度的在線測量，實現無排放、環保、安全、實時、遠程等新的的動態監控，以滿足電力配網自動化和設備狀態檢修的需要,為電網的智能化建設預留接口。
(1)高精度與高可靠性
變送器采用了進口高穩定性傳感器，傳感器經變送器內部電路的修正、補償，其輸出線性度好，精度高;變送器外部結構也更適于高頻電場環境下的測量，它與電路處理部分融為一體，以減少干擾耦合，提高電路長期工作的穩定性和可靠性。
(2)實現在線監測監控和狀態檢修

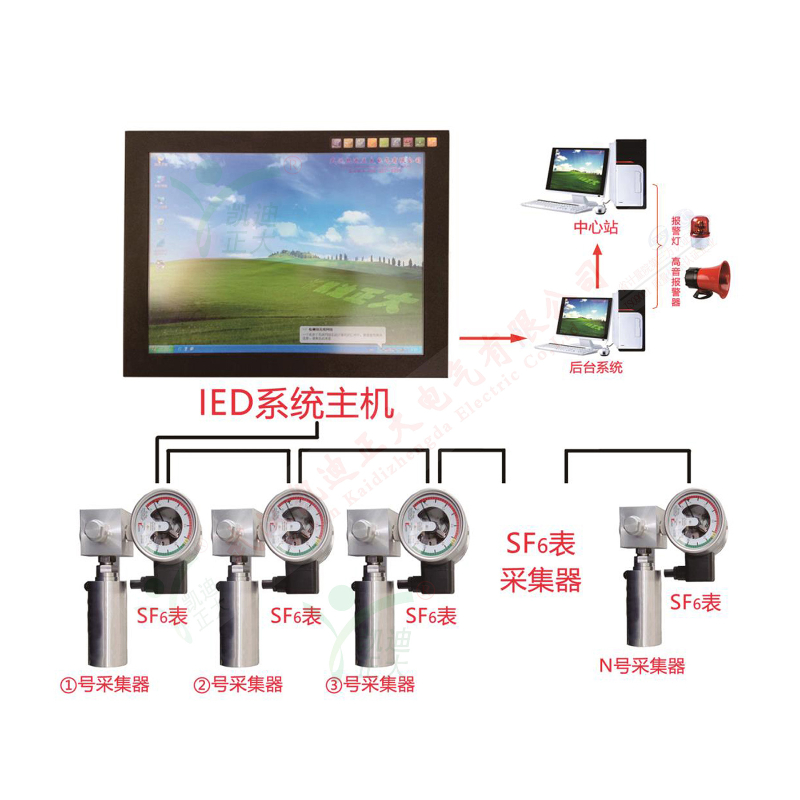

該監測器可長期掛線運行。其配備的RS-485/CAN通訊接口，可將監測數據實時上傳至監控中心。當被測氣體指標超標時，監測器將自動按事先設定的門限上傳報警或閉鎖信號至遠方監控中心，或直接啟動報警、閉鎖裝置。上位機軟件可按設定的時間和頻率，采樣存儲監測數據，并按需要將上述數據自動繪制成變化趨勢圖，供觀察分析之用。
SF6氣體綜合在線監測技術的應用，可以實現斷路器的狀態監測，有利于及時掌握設備的運行狀態，保障電力系統的安全穩定運行，使狀態檢修得以實現，減少檢修費用和停電時間，從而提高管理水平。
(3)結構安裝使用方便
監測器采用封閉設計，外形美觀，傳感器、電源、數據輸出電路安裝在同一機殼內，它防水抗塵防爆，抗強電磁干擾，安裝使用方便，可用于高頻電場環境和室外環境。
(1)在線監測SF6氣體濕度、密度與溫度;
(2)在線監測氣體泄漏與泄漏報警;
(3)可按預設值或用戶給定值自動啟動低壓報警和閉鎖裝置
(4)預留RS-485/CAN總線通訊接口;
(5)通過后臺軟件自動繪制狀態變化趨勢圖;
(6)大屏幕液晶顯示器現場顯示實時數據，具備屏幕保護功能;
(7)報警與閉鎖門限值和顯示方式;
(8)密封，抗干擾，適用于室外和低溫環境;
(9)無排放，環保，經濟，安全，可靠;
(10)在線監測SF6斷路器或組合電器中微水、密度、溫度等參數;
(11)實現微水的壓力與溫度補償、密度的溫度補償，使微水與密度數據真實可靠;
(12)采用具有多種技術和自校準功能的傳感器;
(13)采集單元能在不影響主設備狀態下投運、退出，不影響主設備的正常運行;
(14)采集單元內部運用內循環技術，大幅提高采樣精度;
(15)現場大屏幕LCD顯示，繪制趨勢圖，實時上傳;
(16)內置密度繼電器無源輸出，可設閉鎖/報警/超壓的動點值;
(17)封閉設計，防水防塵，抗高頻干擾，適用于室內外;
(18)多種閥門接頭，安裝拆卸方便，節省維護費用。
主要技術指標：
彩色液晶顯示實時各種參數值，功能設置顯示
工作溫度范圍：0℃～55℃
存儲溫度范圍：-20℃～60℃
相對濕度：5%～95%(無凝結)
平均無故障時間：50000h
自動屏保功能、壁掛式安裝
預留多種輸入輸出接口：RS232或RS485或TCP/IP或CAN
通訊接口：隔離型RS-485/CAN
